什麼是SIPIX 電子紙?



SIPIX 電子紙

構造技術:微杯 Micro-cup

製造方式:高效率的卷式(roll-to-roll)製程

(1)塗佈:先將塑料複合材料塗佈在ITO/PET膜上
(2)微杯成型:使用微杯滾輪壓鑄並使用紫外線硬化成型
(3)填充:填充電泳液於微杯中
(4)封裝:使用SiPix專利頂部封裝技術封裝電泳液及微杯
(5)壓合:壓合封裝的微杯膜與TFT底板或是有線路圖樣的第二電極膜上。

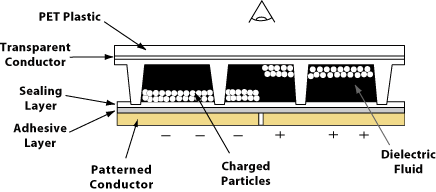

構造原理:
SiPix Imaging電子紙的大致構造是在微杯中填充白色顆粒和著色液體。原理是通過上下移動顆粒,使顆粒顏色(白色)和液體顏色交替顯現。如果採用黑色液體,便可實現普通的單色顯示。如果改變填充液體的顏色,還能夠實現多種組合的雙色顯示。

顆粒的移動由貼在微杯上的驅動電極來實現。顆粒事先帶電,因此通過切換電荷的正負,就可以使顆粒移動。至於驅動電極使用分段電極還是TFT底板則根據用途決定。

所有微杯的高度和寬度都做成相同的尺寸。這意味著能夠極其均勻地製造出薄膜。由於形狀並不複雜,因此成品率方面也具有優勢。

代表廠商:
達意科技股份有限公司(明基友達關係企業)
奇美電子股份有限公司

參考網址:
網路的大千世界 - Display紙張化的大趨勢-Microcup(微杯)電子紙及其應用
